Voor nog betrouwbaardere kabeldetectie met de CableTronic 4+
De Nedo Genny 4+ is een professionele signaalgenerator die speciaal is ontwikkeld om de mogelijkheden van de Nedo CableTronic 4+ kabelzoeker uit te breiden.
Wanneer kabels een kleine doorsnede hebben of aanwezige radiosignalen te zwak zijn, kunnen niet-stroomvoerende metalen geleiders soms moeilijk worden opgespoord. De Genny 4+ brengt hiervoor zelf een elektromagnetisch zoeksignaal op de kabel of leiding aan. De CableTronic 4+ kan dit signaal vervolgens detecteren, waardoor kabels zowel op korte als grotere afstand beter te lokaliseren zijn.
Hierdoor is de combinatie van CableTronic 4+ en Genny 4+ bijzonder geschikt voor professioneel gebruik bij grondwerk, infra, aanlegwerkzaamheden en andere situaties waarbij je vóór het graven de ligging van kabels wilt bepalen.
Hoe werkt de Nedo Genny 4+?
De Genny 4+ genereert een elektromagnetisch wisselveld met een simultane dubbele frequentie van 33 kHz en 131 kHz. Dit signaal wordt gekoppeld aan de metalen geleider die je wilt opsporen.
Vervolgens gebruik je de CableTronic 4+ om het uitgezonden signaal te volgen en zo de ligging van de kabel te bepalen.
Afhankelijk van de situatie kan het signaal op drie manieren worden aangebracht.
1. Directe aansluiting
Wanneer je toegang hebt tot een metalen deel van de kabel of leiding, kan de Genny 4+ hier rechtstreeks op worden aangesloten.
De meegeleverde aansluitkabel met krokodillenklemmen, aardpen en magneet maakt deze manier van werken direct mogelijk.
2. Inductief
Is een directe aansluiting niet mogelijk? Dan kan de Genny 4+ boven de vermoedelijke positie van de kabel worden geplaatst.
Het signaal wordt dan inductief op de onderliggende geleider overgebracht. Hierdoor hoef je geen fysieke verbinding met de kabel te maken.
3. Met de optionele Genny-klem
Met de optioneel verkrijgbare Genny-klem kan het signaal inductief aan een specifieke geleider worden gekoppeld.
Volgens Nedo is deze methode met name praktisch wanneer een directe signaalkoppeling niet mogelijk is of bij stroomvoerende leidingen die niet kunnen worden uitgeschakeld.
Twee zendvermogens
De Genny 4+ beschikt over twee instelbare zendvermogens:
Standaardmodus – 0,1 W
Voor reguliere detectiewerkzaamheden.
Boost-modus – 1 W
Voor situaties waarin een sterker signaal gewenst is.
Hierdoor kun je de signaalgenerator aanpassen aan de omstandigheden op locatie.
Ook de diepte van een kabel bepalen
Een belangrijk voordeel van de Genny 4+ is dat hij in combinatie met de CableTronic 4+ ook dieptemeting mogelijk maakt.
Wanneer de CableTronic 4+ het door de Genny gegenereerde signaal detecteert, kan de diepte van de betreffende kabel worden bepaald en op het display van de CableTronic worden weergegeven.
Volgens Nedo is dieptemeting mogelijk tot 4 meter, met een maximale afwijking van ±5%.
Dat maakt de combinatie niet alleen geschikt om te bepalen waar een kabel ligt, maar ook om een indicatie te krijgen van hoe diep deze zich bevindt.
Ontwikkeld voor gebruik op de bouwplaats
De Genny 4+ heeft een robuuste constructie en een IP54-beschermingsklasse. Het apparaat kan worden gebruikt bij temperaturen van -20 °C tot +50 °C.
Daarnaast beschikt de signaalgenerator over een geïntegreerd opbergvak voor accessoires. Zo kunnen onderdelen die je tijdens het detecteren nodig hebt praktisch bij het apparaat worden opgeborgen.
Belangrijkste kenmerken
- Professionele signaalgenerator voor de Nedo CableTronic 4+
- Verbetert de detectie van geschikte metalen kabels en geleiders
- Directe, inductieve en optionele klemaansluiting mogelijk
- Twee instelbare zendvermogens: 0,1 W en 1 W
- Simultane dubbele frequentie: 33 kHz en 131 kHz
- Maakt in combinatie met CableTronic 4+ dieptemeting mogelijk
- Dieptemeting tot 4 meter
- Maximale afwijking dieptemeting ±5%
- Eenvoudige bediening
- Robuuste constructie
- Beschermingsklasse IP54
- Geïntegreerd opbergvak voor accessoires

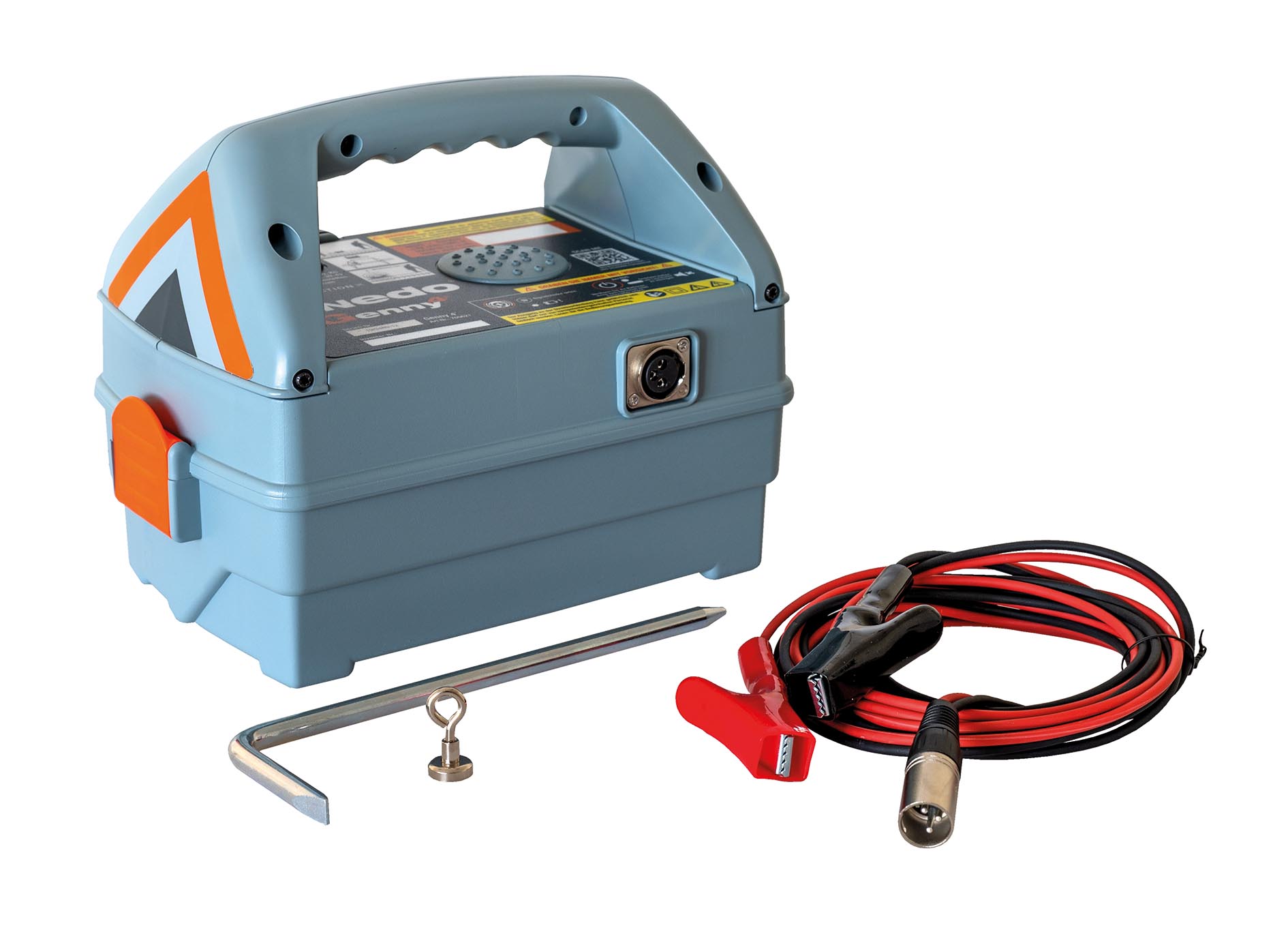

- Inclusief aansluitkabel, aardpen en magneet
Technische specificaties
| Specificatie | Nedo Genny 4+ |
|---|---|
| Bestelnummer | 705621 |
| Zendvermogen standaard | 0,1 W |
| Zendvermogen Boost | 1 W |
| Frequentie zoeksignaal | 33 kHz + 131 kHz simultaan |
| Bedrijfstemperatuur | -20 °C tot +50 °C |
| Beschermingsklasse | IP54 |
| Voeding | 4 × 1,5 V mono-cel (LR20) |
| Gewicht | 2,7 kg |
| Dieptemeting* | Tot 4 m |
| Afwijking dieptemeting* | Max. ±5% |
* Dieptemeting vindt plaats in combinatie met de Nedo CableTronic 4+.
Genny 4+ en CableTronic 4+: samen een compleet detectiesysteem
De Genny 4+ is bedoeld als aanvulling op de Nedo CableTronic 4+. Waar de CableTronic zelfstandig stroom- en radiosignalen kan detecteren, maakt de Genny het mogelijk om actief een detectiesignaal op een geschikte geleider aan te brengen.
Daarmee wordt het eenvoudiger om moeilijk detecteerbare metalen kabels te volgen en kun je bovendien de diepte van de gevonden kabel bepalen.
Let op: de Genny 4+ maakt een geleider detecteerbaar door er een elektromagnetisch signaal op aan te brengen. Het systeem is daardoor niet bedoeld om zonder aanvullende geschikte geleider bijvoorbeeld kunststof gas- of waterleidingen of glasvezelkabels rechtstreeks te detecteren. Nedo vermeldt expliciet dat deze niet rechtstreeks met de CableTronic 4+ kunnen worden gelokaliseerd.
