Meer veiligheid bij grond- en graafwerkzaamheden
Voordat je gaat graven, wil je weten wat er onder de grond ligt. De Nedo CableTronic 4+ is een professionele kabelzoeker voor het detecteren van ondergrondse elektrische leidingen en metalen geleiders.
Door kabels voorafgaand aan graafwerkzaamheden op te sporen, verklein je het risico op kabelschade en gevaarlijke situaties voor medewerkers en machines. De CableTronic 4+ is daarmee een praktisch hulpmiddel voor onder andere grondverzet, infra, wegenbouw, tuin- en landschapswerk en andere graafwerkzaamheden. We adviseren het te onderzoeken gebied vóór het graven systematisch in banen van ongeveer 50 cm af te zoeken.
Eenvoudig kabels opsporen
De CableTronic 4+ is ontwikkeld voor een eenvoudige en intuïtieve bediening. Tijdens het zoeken wordt het apparaat enkele centimeters boven het maaiveld bewogen.
Wanneer een kabel of geleider wordt gedetecteerd, geeft de CableTronic een akoestisch signaal. Op het overzichtelijke display wordt de sterkte van het ontvangen signaal als een balk weergegeven. Zo kun je steeds nauwkeuriger bepalen waar de kabel zich bevindt.
Vier zoekmodi voor verschillende situaties
De Nedo CableTronic 4+ beschikt over vier bedrijfsmodi:
1. Avoidance-/Allround-modus
Zoekt tegelijkertijd naar stroom-, radio- en Genny 4+-signalen. Deze modus is bedoeld om een werkgebied snel te onderzoeken.
2. Stroomnet-modus
Voor het detecteren van stroomvoerende elektrische leidingen aan de hand van het elektromagnetische veld rond de geleider.
3. Radio-modus
Voor het opsporen van niet-stroomvoerende metalen kabels en geleiders met behulp van aanwezige radiosignalen.
4. Genny 4+-modus
Voor het detecteren van leidingen waarop met de optionele Nedo Genny 4+ een specifiek zoeksignaal wordt gezet. In combinatie met de Genny 4+ kan bovendien de diepte van een gedetecteerde kabel worden bepaald.
StrikeAlert waarschuwt voor ondiepe kabels
Juist ondiep liggende stroomvoerende kabels vormen bij graafwerkzaamheden een groot risico.
Daarom beschikt de CableTronic 4+ over StrikeAlert. Wanneer het systeem een ondiep liggende kabel detecteert, wordt de gebruiker met een duidelijk waarschuwingssignaal gewaarschuwd.
Instelbare gevoeligheid
De gevoeligheid van de kabelzoeker kan worden aangepast aan de situatie. Hiermee kun je het zoekresultaat verder verfijnen en de positie van een gedetecteerde geleider nauwkeuriger bepalen.
Het display geeft daarbij de signaalsterkte duidelijk weer, zodat je tijdens het zoeken direct feedback krijgt.
Nog nauwkeuriger zoeken met de Nedo Genny 4+

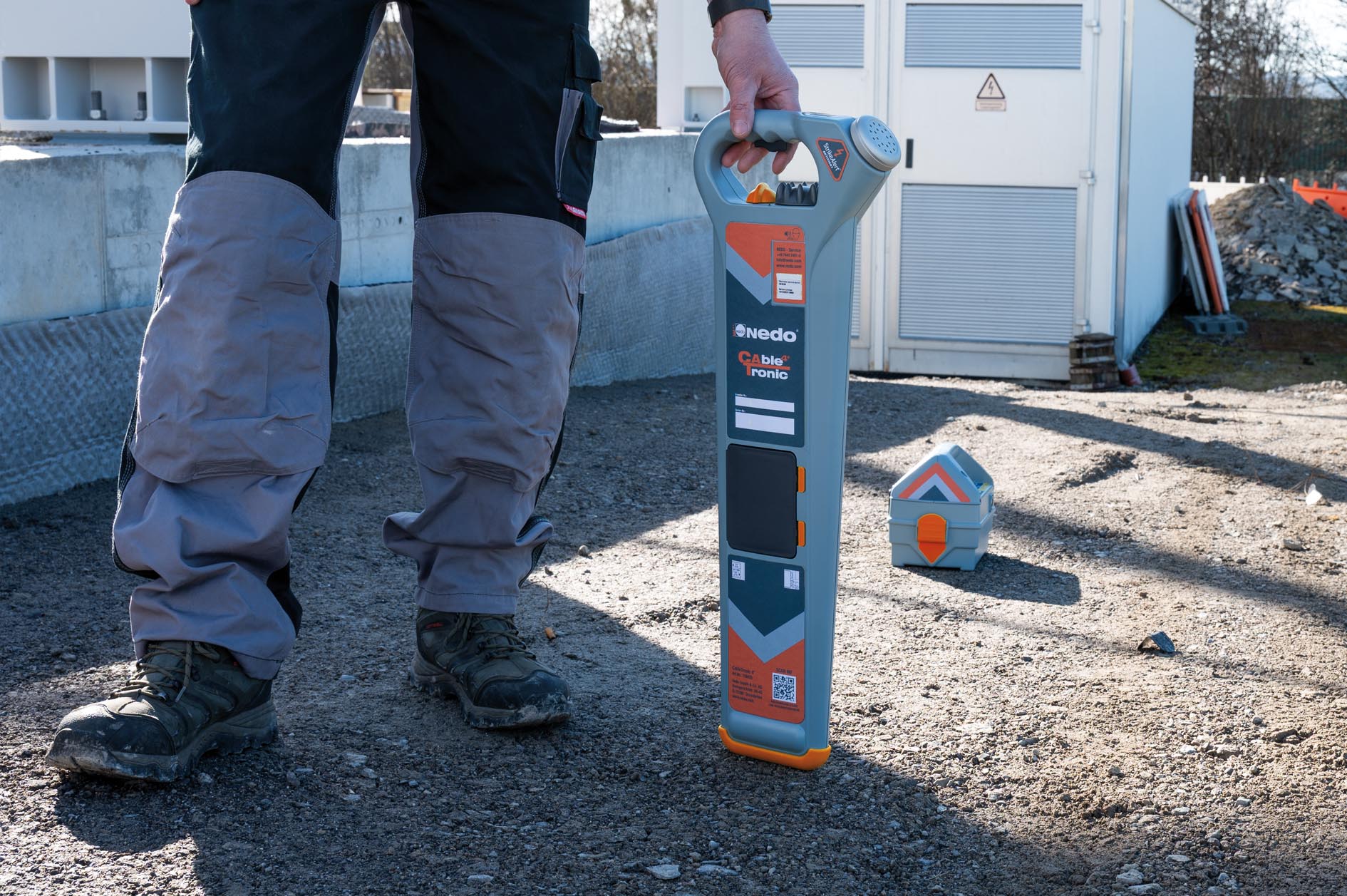

Wil je de mogelijkheden van de CableTronic 4+ verder uitbreiden? Dan kan deze worden gecombineerd met de optionele Nedo Genny 4+ signaalgenerator.
De Genny 4+ genereert een elektromagnetisch zoeksignaal dat aan een metalen kabel of leiding kan worden gekoppeld. Dit maakt het gemakkelijker om geleiders te detecteren wanneer bijvoorbeeld het radiosignaal te zwak is.
Het signaal kan op verschillende manieren worden aangebracht:
- rechtstreeks op de metalen geleider;
- inductief door de Genny 4+ boven de vermoedelijke kabelpositie te plaatsen;
- met een optionele zendtang.
Een belangrijk extra voordeel is de dieptemeting. In combinatie met de Genny 4+ kan de CableTronic 4+ volgens Nedo de diepte van een kabel tot 4 meter bepalen, met een maximale afwijking van ±5%.
Wat kan de CableTronic 4+ niet detecteren?
De CableTronic 4+ detecteert elektromagnetische signalen rond geschikte metalen geleiders. Daardoor kunnen glasvezelkabels, gasleidingen en waterleidingen niet rechtstreeks met de CableTronic 4+ worden gedetecteerd.
Belangrijkste kenmerken
- Professionele kabelzoeker voor grond- en graafwerkzaamheden
- Eenvoudige en intuïtieve bediening
- Vier verschillende zoekmodi
- Detectie van stroomvoerende elektrische leidingen
- Detectie van geschikte niet-stroomvoerende metalen geleiders
- Duidelijk display met weergave van de signaalsterkte
- Instelbare gevoeligheid
- StrikeAlert voor waarschuwing bij ondiep liggende kabels
- Diepteweergave in combinatie met de optionele Genny 4+
- Robuuste constructie
- Beschermingsklasse IP54

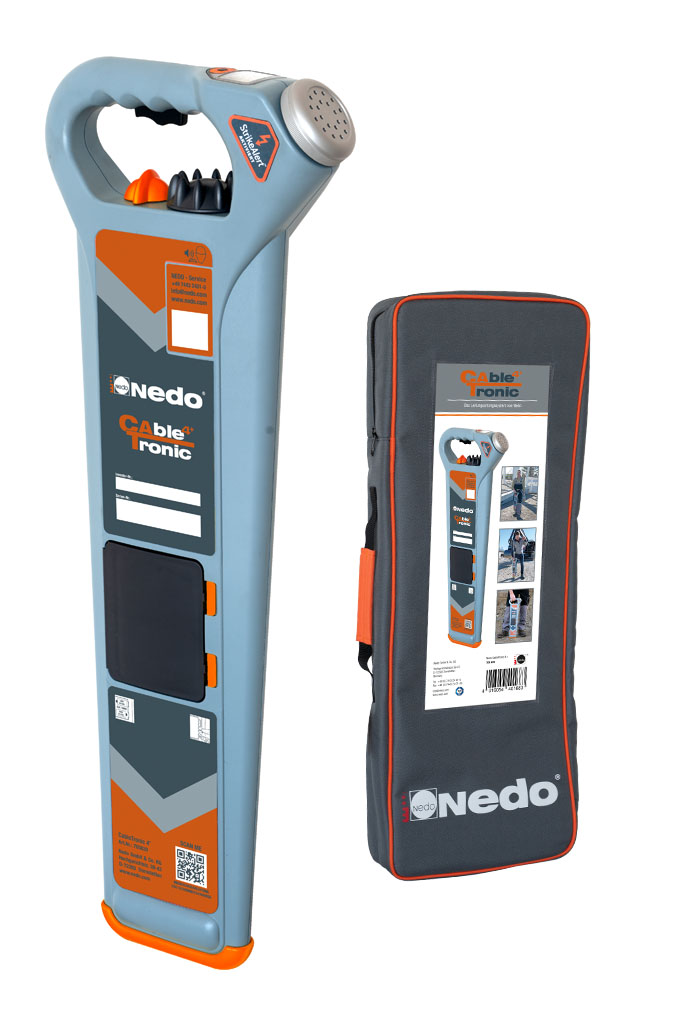

- Geleverd met gevoerde draagtas en batterijen
Technische specificaties
| Specificatie | Nedo CableTronic 4+ |
|---|---|
| Bestelnummer | 705620 |
| Detectienauwkeurigheid | ±5% van de diepte |
| Bedrijfstemperatuur | -20 °C tot +50 °C |
| Beschermingsklasse | IP54 |
| Voeding | 2 × 1,5 V mono-cel (LR20) |
| Gebruiksduur alkaline | ca. 4 uur |
| Gebruiksduur NiMH 10.000 mAh | ca. 14 uur |
| Gewicht | 2,3 kg |
| Frequentie stroommodus | 50 Hz + harmonischen |
| Frequentie radiomodus | 15–30 kHz |
| Zoekmodi | 4 |
| Dieptemeting | Met optionele Genny 4+ |
